Servicio · ingeniería inversa
Ingeniería inversa con escaneo 3D.
Escaneamos piezas, equipos y estructuras tal como están hoy y los convertimos en modelos 3D de ingeniería: para volver a fabricarlos, compararlos con el plano vigente o usarlos en simulaciones. De una hélice a 0,02 mm a un casco o una planta completa.
Qué es la ingeniería inversa 3D
Es obtener el diseño de algo que ya existe a partir de su medición. Con un escáner 3D capturamos millones de puntos de la superficie real y, sobre esa nube de puntos, reconstruimos superficies, sólidos CAD y planos con las medidas tal como se fabricó la pieza o como quedó con el uso.
Se usa cuando una pieza no tiene planos, cuando el fabricante ya no la produce, cuando hay que medir un desgaste o una deformación, o cuando un proyecto necesita la geometría real para calcular o modificar. No trabajamos solo con piezas pequeñas: también con activos grandes, como cascos, estructuras, tanques y plantas.
Para qué sirve
Cuándo se usa
-
Repuestos sin planos
Hélices, ejes, timones, impulsores y piezas descontinuadas, modelados para volver a fabricarlos.
-
Desgaste y deformación
Mapas de desviación entre la pieza real y su diseño o un escaneo anterior: cuánto se gastó y dónde.
-
Lo construido contra el plano
Comparación entre lo que existe y el plano vigente, con los cambios que nunca se documentaron.
-
Modelos para simulación
Geometría real para simulaciones CFD, cálculos de ingeniería y proyectos de modificación.
Proceso
De la pieza real al modelo CAD, en cuatro pasos
- 01
Captura 3D
Elegimos la tecnología según el tamaño y la precisión: luz azul estructurada para piezas finas, escáner láser para equipos, LiDAR y drones para estructuras.
- 02
Nube de puntos y malla
Unimos y limpiamos los escaneos, y generamos una malla 3D fiel a la superficie real.
- 03
Modelado
Reconstruimos superficies NURBS y sólidos CAD, con la tolerancia que pide el uso final del modelo.
- 04
Verificación y entrega
Comparamos el modelo con el escaneo y entregamos el reporte de desviaciones, los planos y los archivos para fabricación o simulación.
Entregables
Qué te entregamos
Según el objetivo del trabajo:
- Nube de puntos
- Malla 3D
- Superficies NURBS
- Modelo sólido CAD
- Planos de fabricación
- Mapa de desviaciones a color
- Informe de medición
- Modelo para simulación CFD
Tecnología
La herramienta según el tamaño de la pieza
| Tecnología | Precisión | Para qué la usamos |
|---|---|---|
| Luz azul estructurada | hasta 0,02 mm | Hélices, impulsores y piezas de precisión |
| Escáner láser industrial | menos de 1 mm | Ejes, timones, equipos y repuestos |
| Escáner LiDAR | ±1 mm | Cascos, estructuras, salas de máquinas y plantas |
| Dron | ±5 mm | Superficies grandes y zonas de difícil acceso |
Casos
Trabajos recientes
- Austral Group
Hélice escaneada a 0,02 mm
Escaneo con luz azul estructurada y estudio de simetría de la hélice.
- SIMA PERÚ
BAP Talara y BAP Chimbote
Digitalización de dos buques de la Marina de Guerra del Perú.
- Más de 50 naves

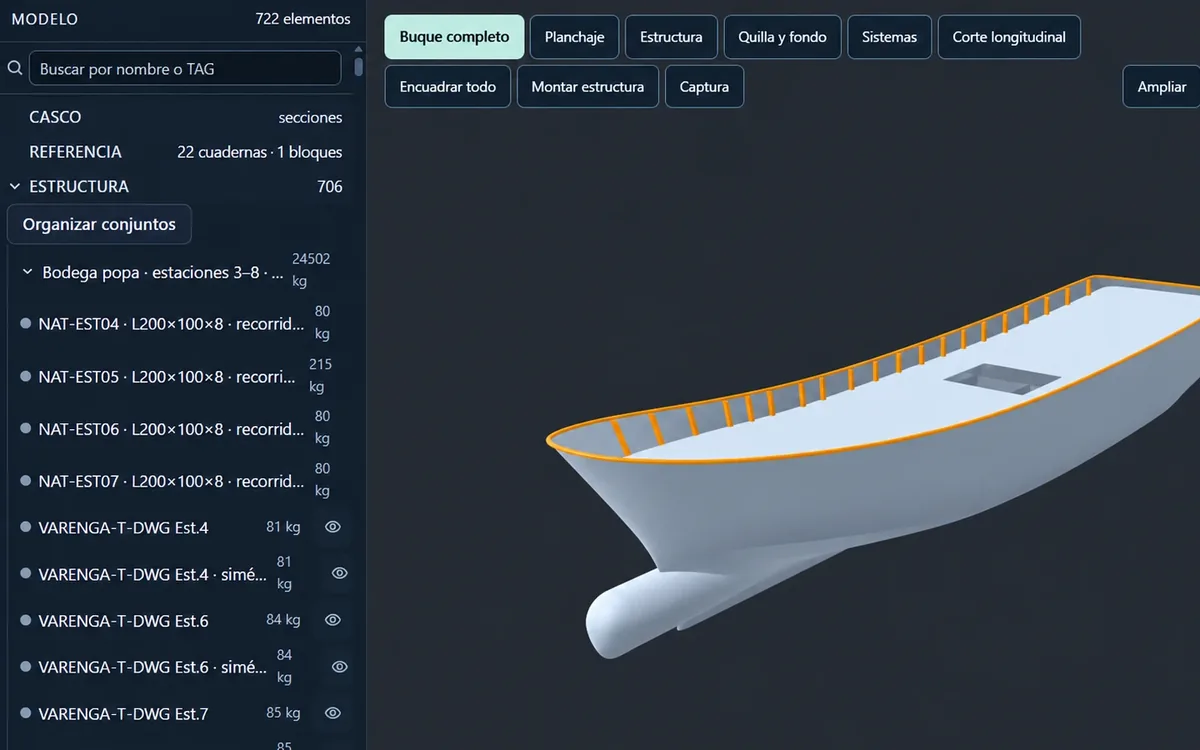

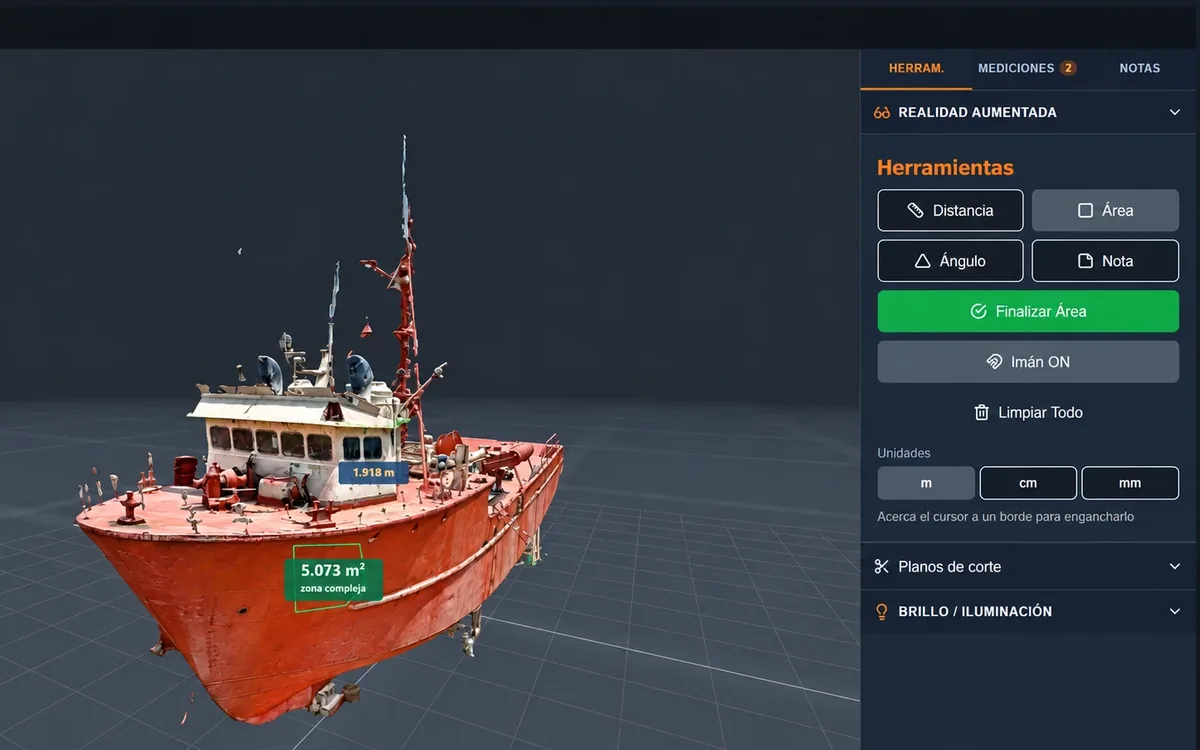

Cascos y estructuras navales
Embarcaciones escaneadas en Perú y Ecuador, base de sus planos y modelos 3D.
Preguntas frecuentes
Lo que más nos preguntan.
¿Qué precisión se logra?
Depende de la tecnología: hasta 0,02 mm con luz azul estructurada en piezas como hélices, menos de 1 mm con escáner láser industrial y ±1 mm con LiDAR en estructuras grandes. Definimos la tolerancia según el uso del modelo.
¿Pueden escanear en mi planta o a bordo?
Sí. Llevamos los equipos a tu planta, al varadero o a bordo de la nave; también podemos recibir piezas pequeñas.
¿Qué necesito para volver a fabricar una pieza?
La pieza, o una igual en buen estado, y saber para qué se usará. Con el escaneo reconstruimos el modelo CAD y los planos de fabricación; si la pieza está gastada, el reporte de desviaciones muestra dónde y cuánto, para definir la geometría a fabricar.
¿Sirve para comparar lo construido con el plano?
Sí. Superponemos el escaneo al plano o al modelo de diseño y entregamos un mapa de desviaciones a color con las diferencias medidas.
¿En qué formatos entregan?
Nube de puntos, malla 3D y modelo CAD en formatos estándar de ingeniería, además de planos en PDF y CAD. Si tu equipo usa un software específico, adaptamos la entrega.
